Mobile and Sensible Moscow

Collaboration between Thomson Reuters, Mathrioshka and MegaFon.
Сommissioned by the coordinator of complex research 'Archaeology of the periphery' consortium: bureau Meganom and Institute Strelka.

Curator:
  Alexei Novikov
Research Group:
  Ekaterina Serova, leader
  Philipp Kats
  Oleg Kiselev
  Irina Maslova
  Andrey Lukashenkov
  Sergey Khristolyubov
Data Visualization:
  Vadim Smakhtin
  Eduard Haiman
  Sergey Lyubashin

Moscow, December 2013

Interactive data visualization of research 'Transport Network and Social Network: Motion and Emotion'.

Moscow Urban Forum 2013.

We visualized two types of information — semantic analysis of social network streams and cellphone network data, provided by MegaFon.

Интерактивная визуализация данных исследования "Транспортная Сеть и Социальная Сеть: Движение и Мнение".

Московский Урбанистический Форум 2013.

Были визуализированы два типа информации — данные семантического анализ активности горожан в социальных сетях и данные о нагрузке на сотовую сеть, предоставленные компанией МегаФон.


For each data type we created "research" and "presentation" interfaces. Research interface allowed users to 'dig' into the data and analyze it by themselves, while presentation interface showed them the results, discovered by the research group.

Для каждого типа данных мы сделали "исследовательский" и "презентационный" интерфейсы. Исследовательский интерфейс позволял людям самостоятельно погрузиться в данные и сделать собственные выводы, а презентационный показывал открытия, полученные исследовательской группой.

Motion

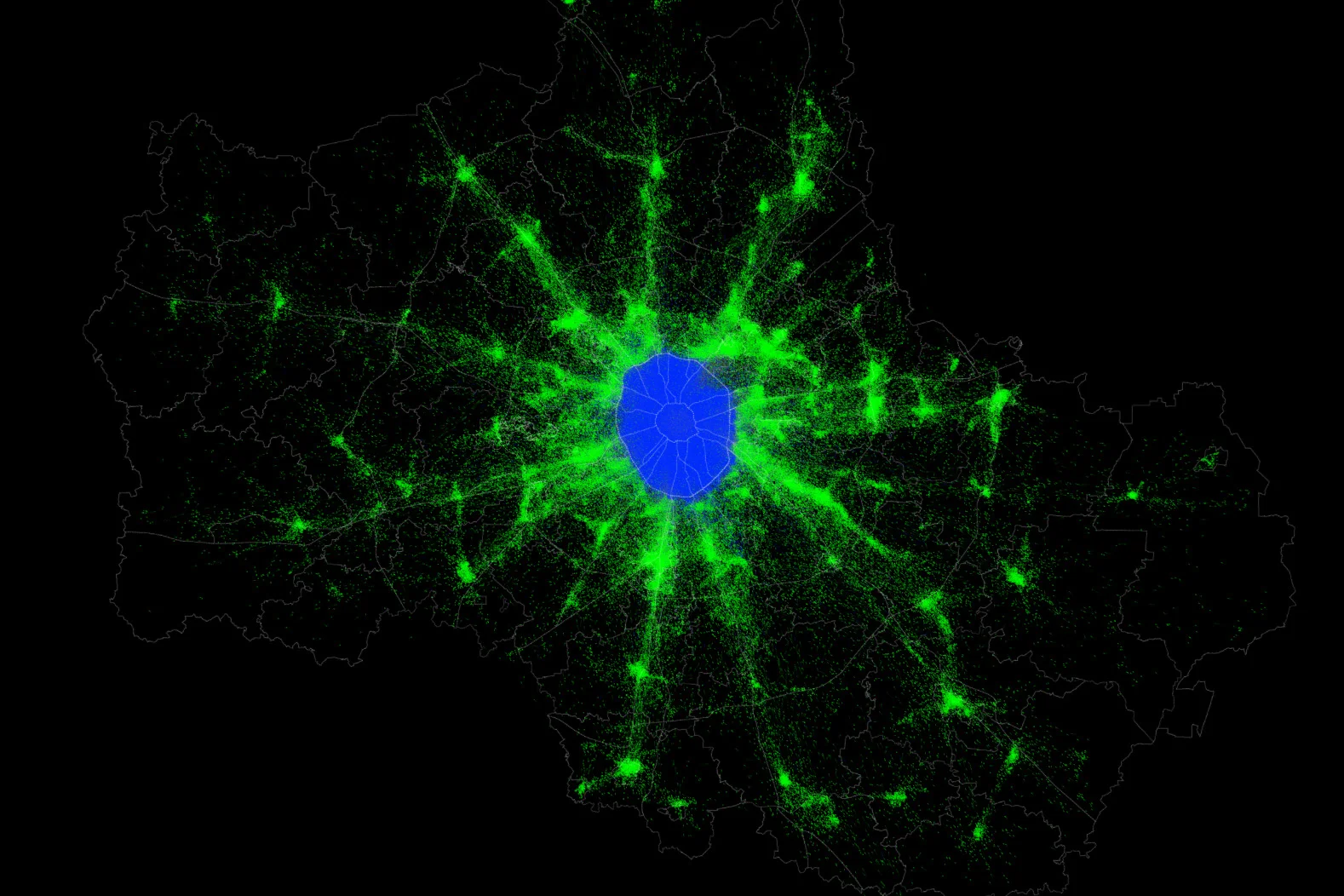

The interface shows the key commuting trends in Moscow urban area — the moves of different groups of mobile network subscribers. The analysis of urban mobility is based on the Geospatial Analysis Services of OJSC “MegaFon”.

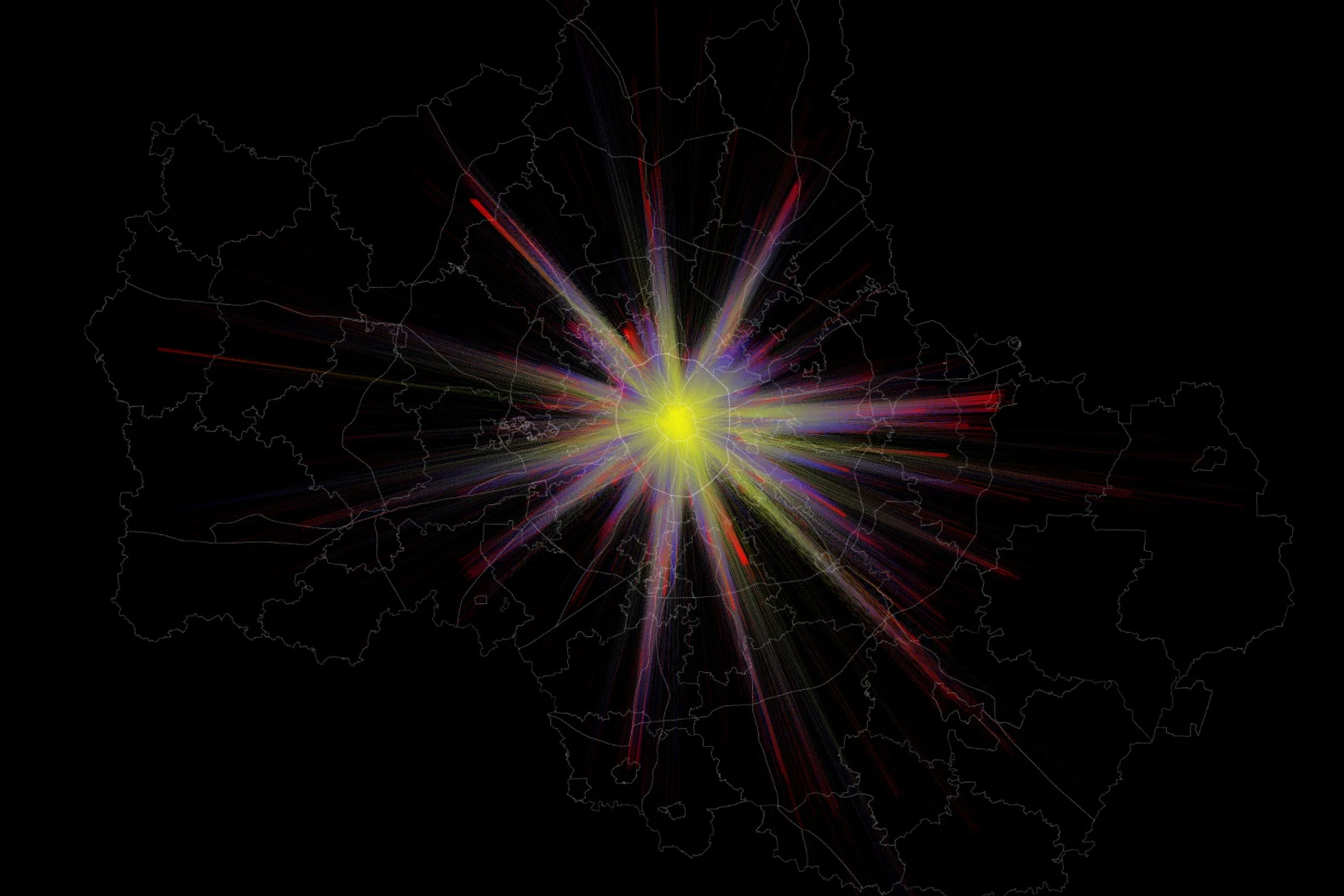

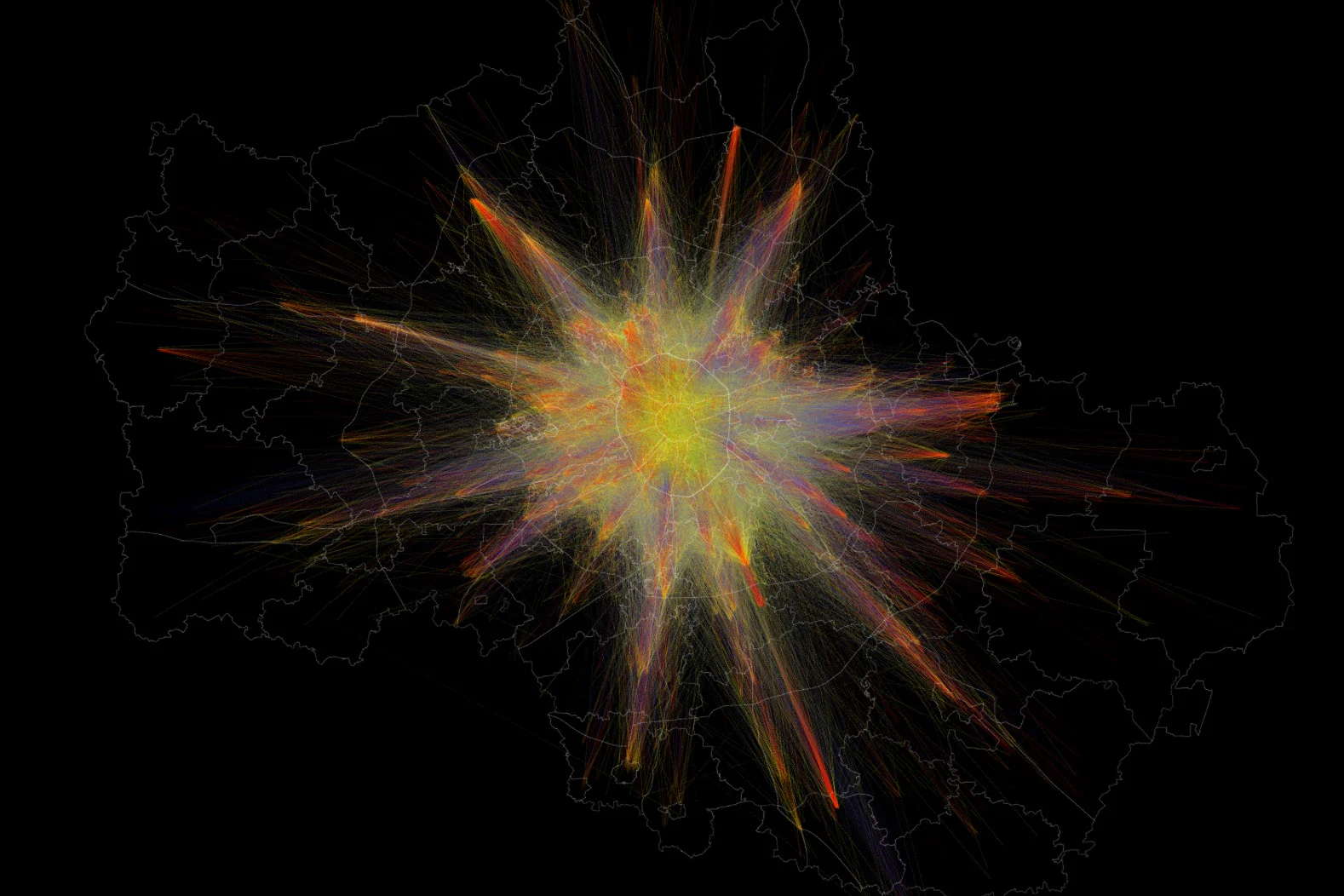

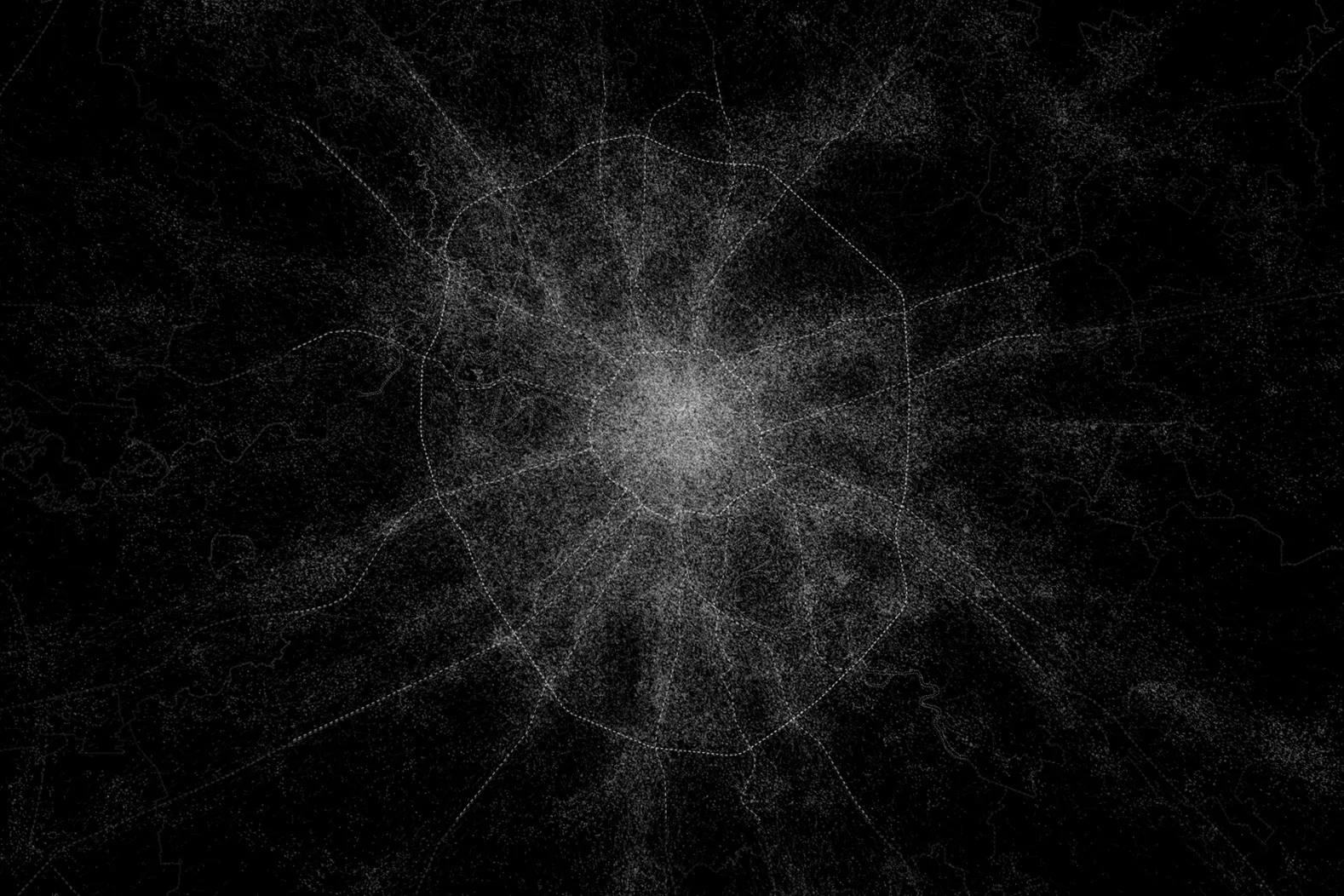

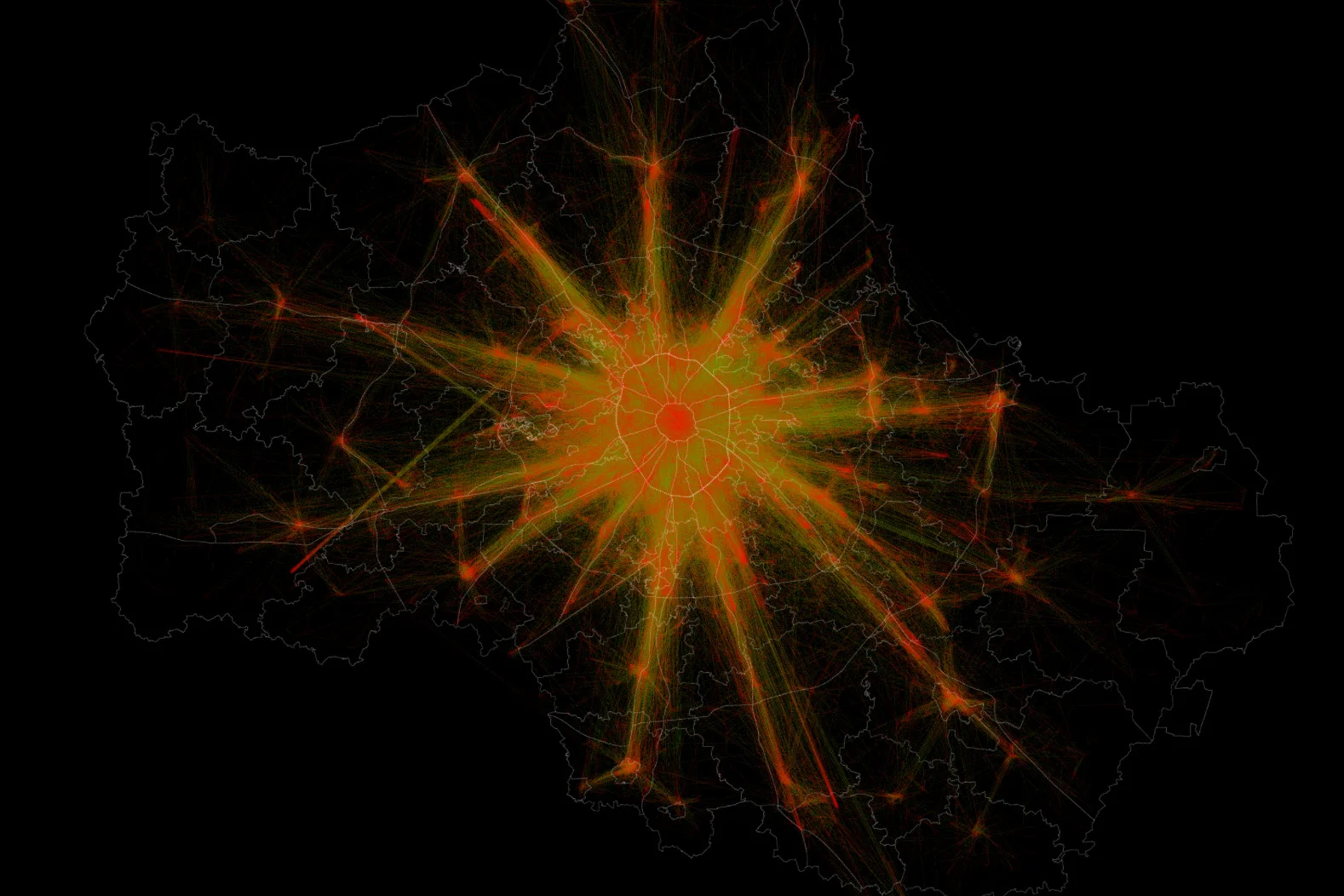

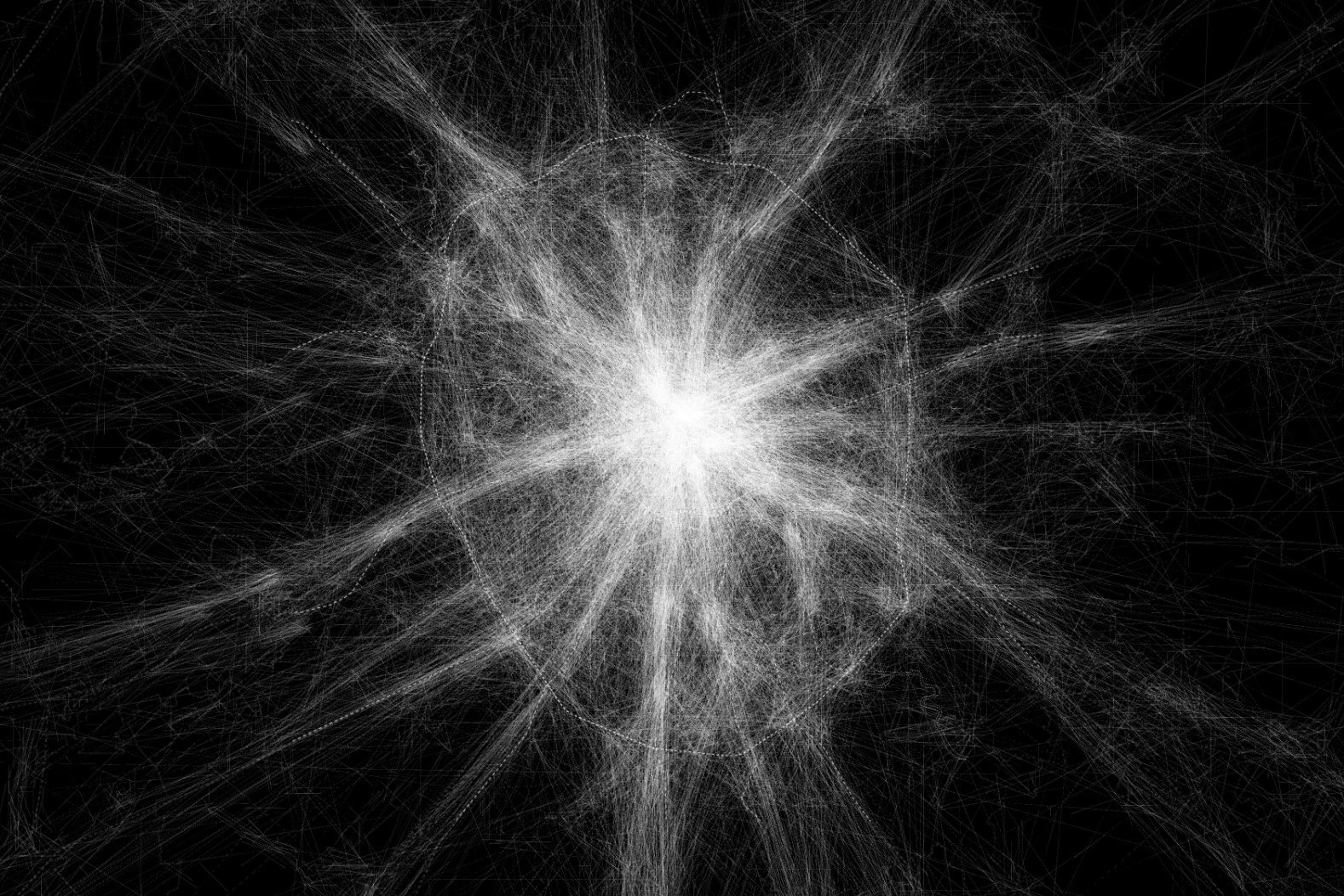

The interactive model has two modes: “dot” and “line”. The dot-mode shows user the detailed movements in a different directions, while the line-mode is a summary of movements and a clear image of the routes.

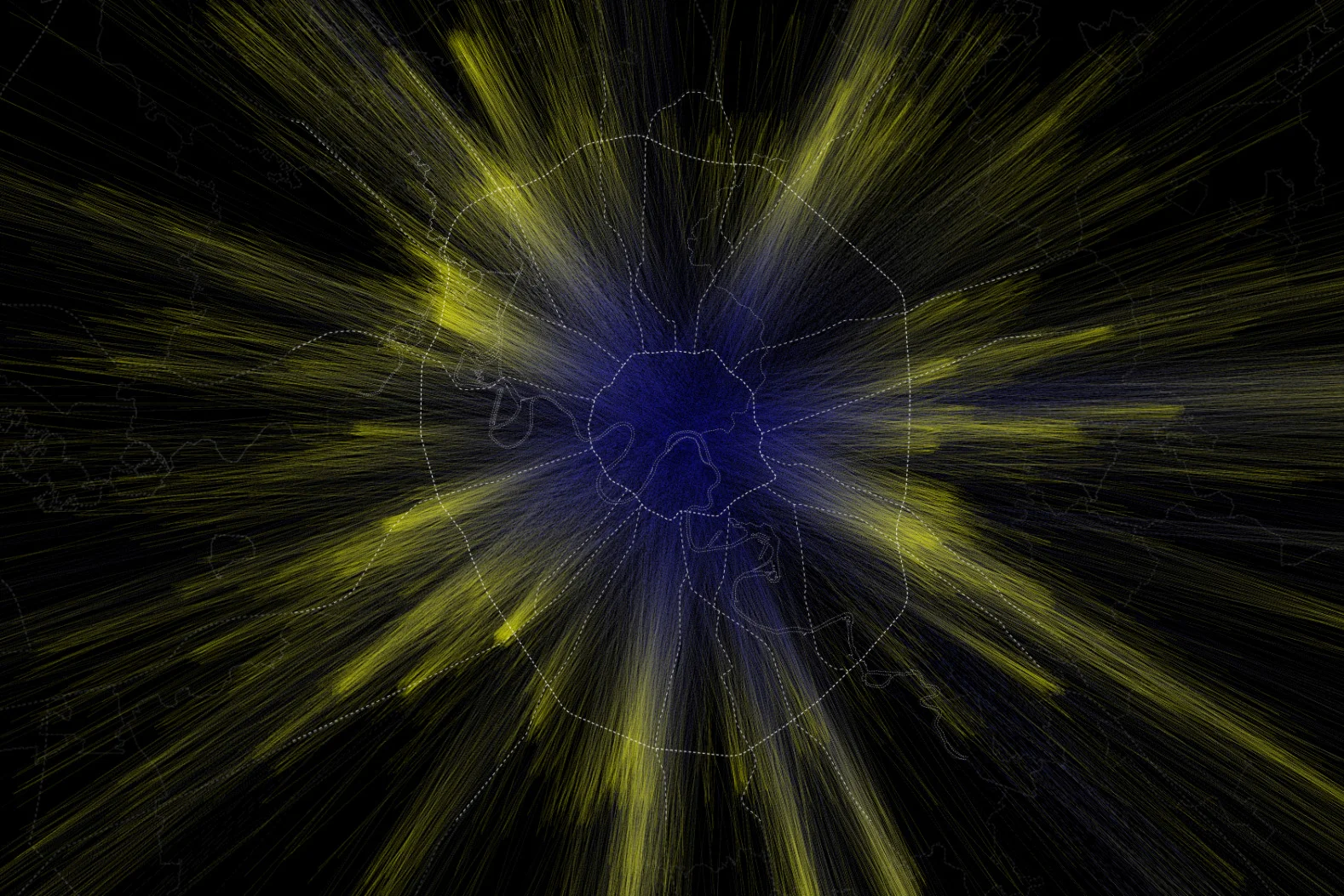

The streams ratios can be analyzed in connection with three zones: center of Moscow, its periphery and Moscow Region. There are also categories of direct and indirect routes, that reflects the shortages of Moscow transport infrastructure. Additional categories: age groups and journey time.

Big data analysis helped to examine everyday concepts of urban mobility in Moscow.

Движение

Интерфейс иллюстрирует основные закономерности трудовых маятниковых миграций москвичей - перемещений групп абонентов сотовой сети в утренний час-пик в пределах Московской агломерации. Городская мобильность исследуется на основе данных сервиса Геопространственного анализа ОАО «МегаФон».

Интерактивная модель работает в двух режимах: «точки» и «линии». Режим «точки» наиболее детально отражает движение групп горожан в разных направлениях, а режим «линии» обобщает картину и дает более ясное представление об их маршрутах в целом.

Соотношения потоков можно анализировать в разрезе трех основных зон: центра Москвы, ее периферии, а также Московской области. Введена также категория прямых и непрямых путей (перепобегов) для выявления недостатков транспортной структуры Москвы. Дополнительные категории: возрастные группы горожан и продолжительность пути.

Анализ больших городских данных позволил уточнить и во многом опровергнуть повседневные представления о городской мобильности в Москве.

Presentation interface

Here you can see the general summary of the part 'Motion'.

Презентационный интерфейс

Здесь вы можете увидеть выводы раздела "Движение".

Research interface

Here you can see how users are able to research data and discover a new trends by themselves.

Исследовательский интерфейс

Здесь видно как пользователи могут исследовать данные и искать новые тренды  самостоятельно.

Emotion

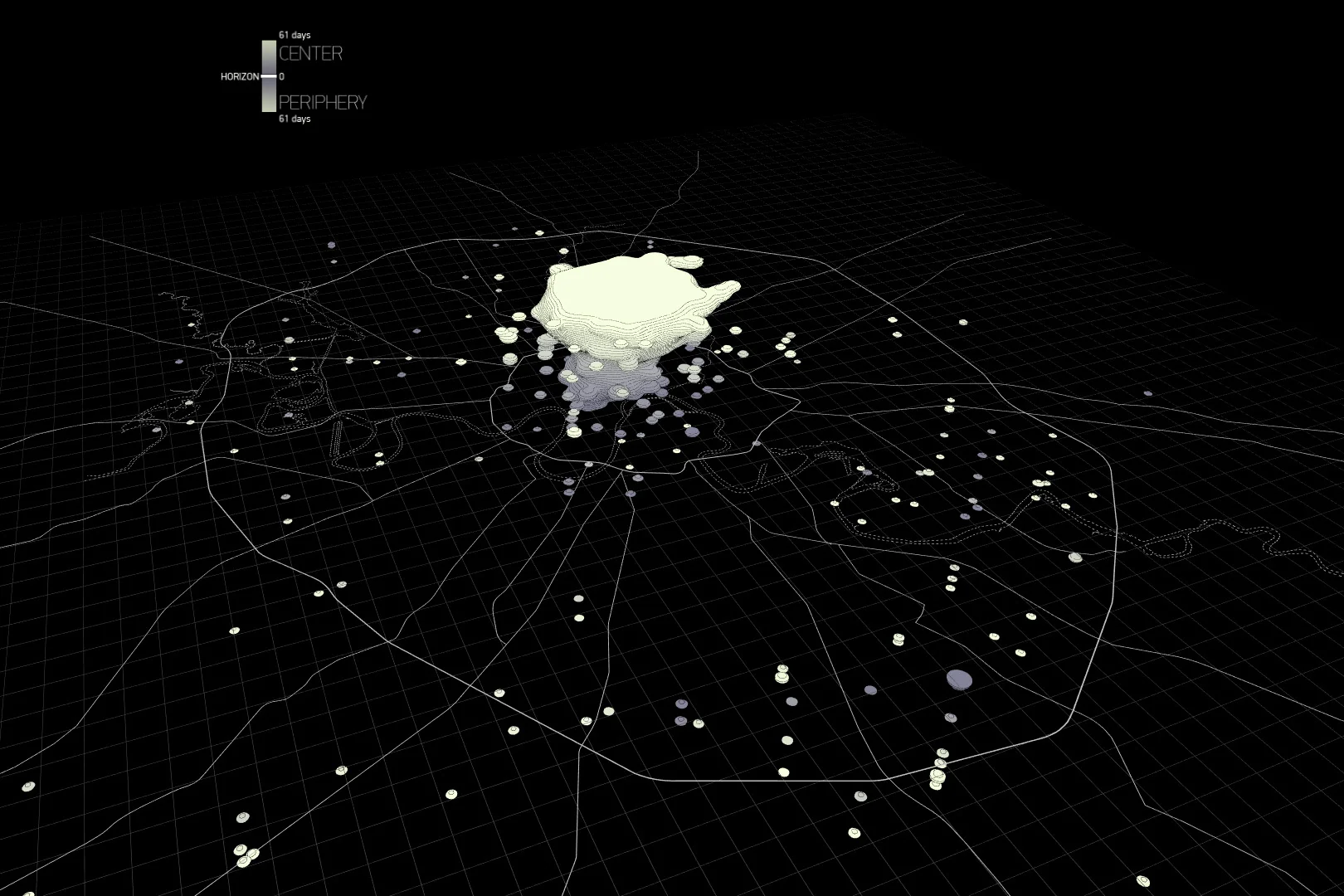

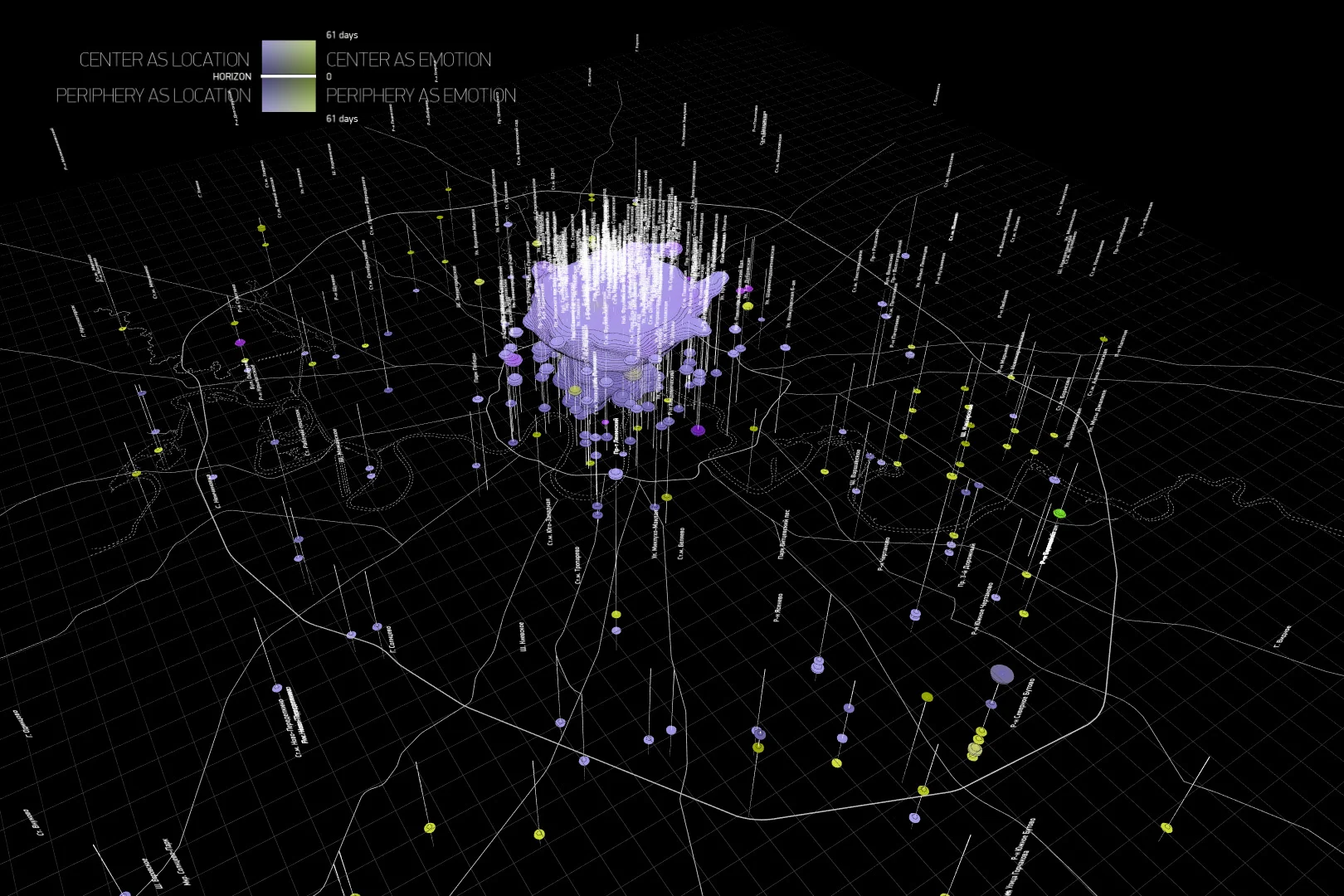

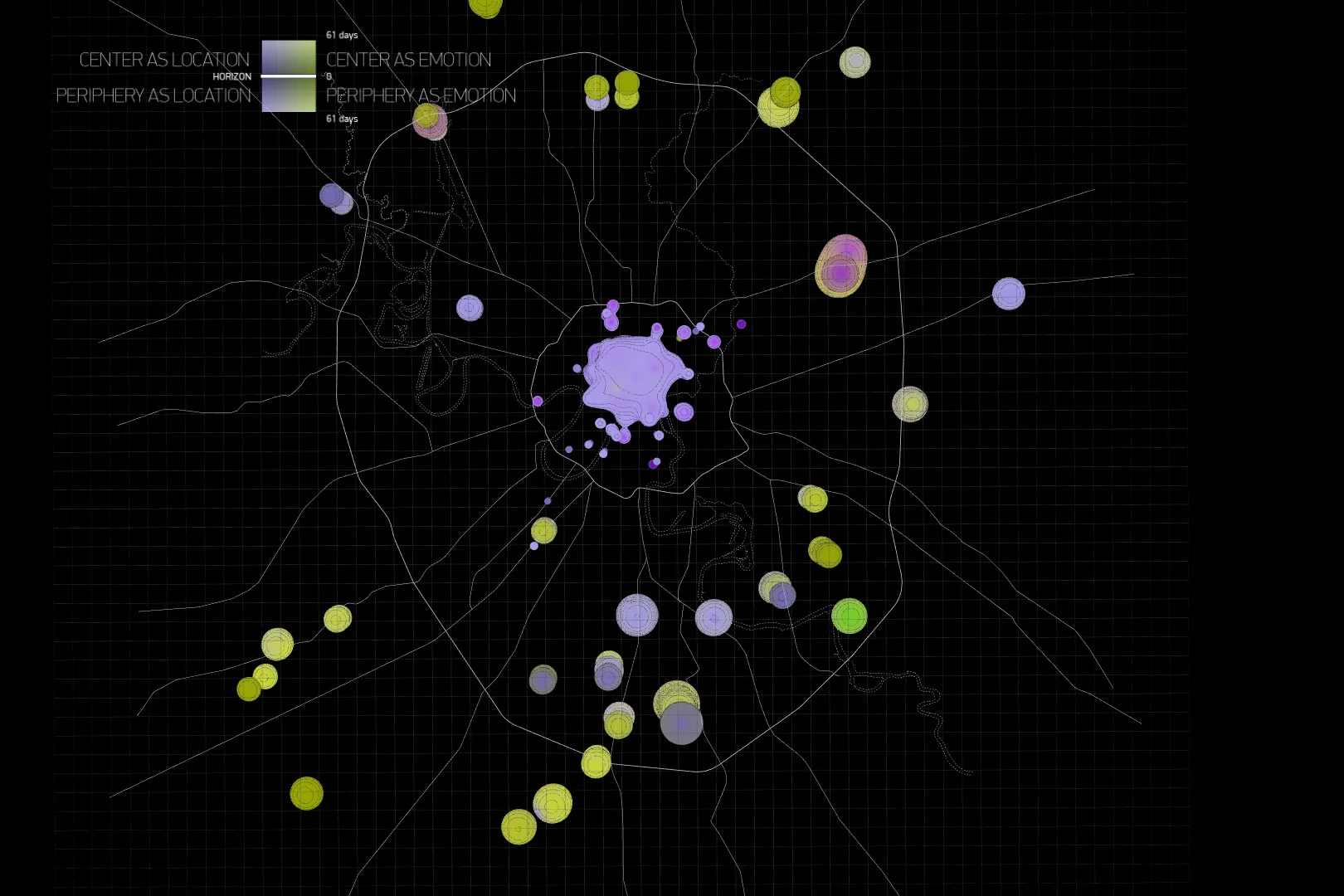

The interface shows semantic 3D-maps of Moscow urban area. The aim of the visual analysis is to discover the patterns of urban space perception in Moscow based on two topics:

Where are the center and periphery of Moscow situated and what do citizens think about them?

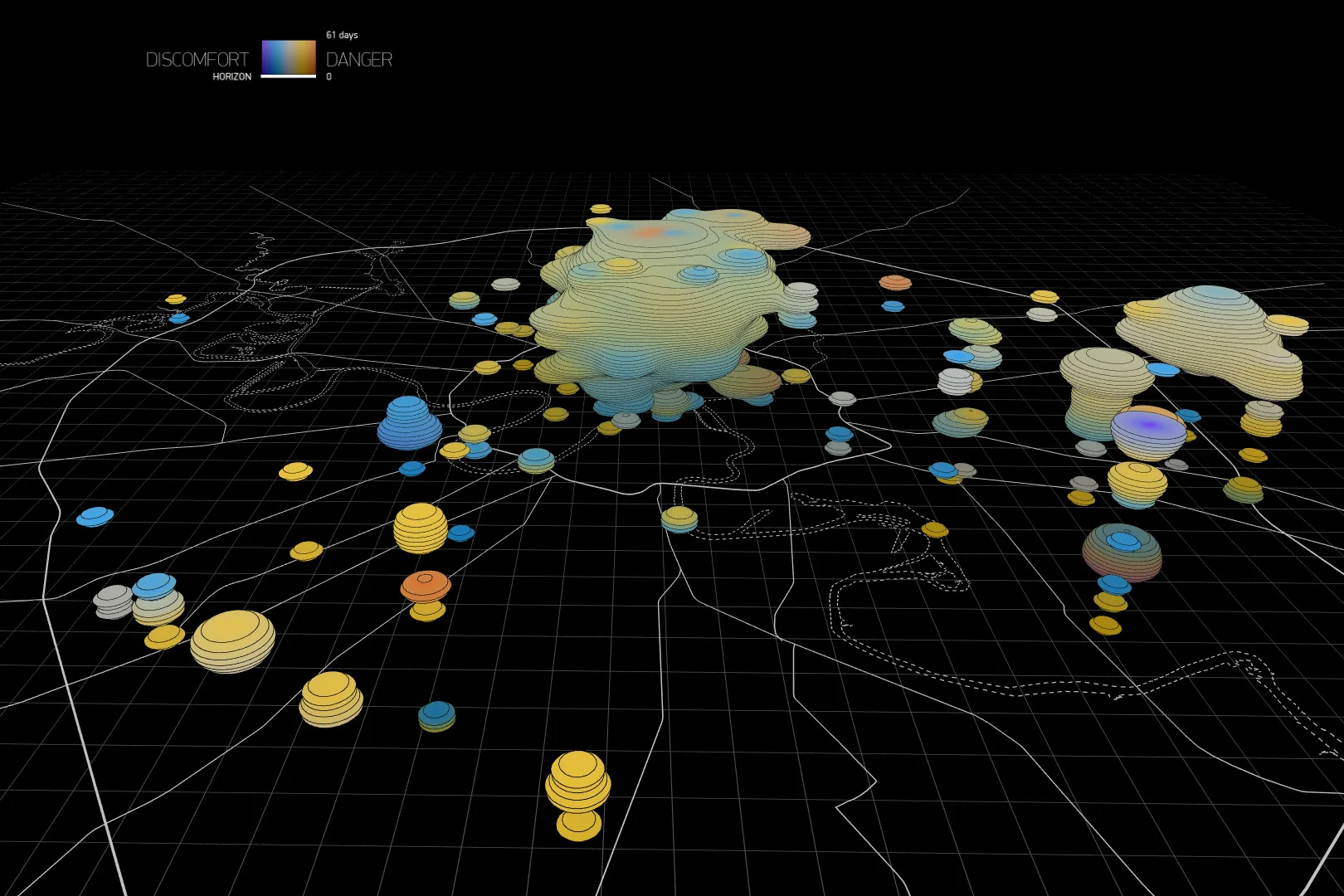

What does “comfortable/uncomfortable” and “secure/insecure” mean for Muscovites, what are the key factors that influence urban space perception and which places can be categorized as comfortable/uncomfortable, secure/insecure?

The maps are based on the data of social media semantic analysis (public information streams from Vkontakte, Twitter and Foursquare).

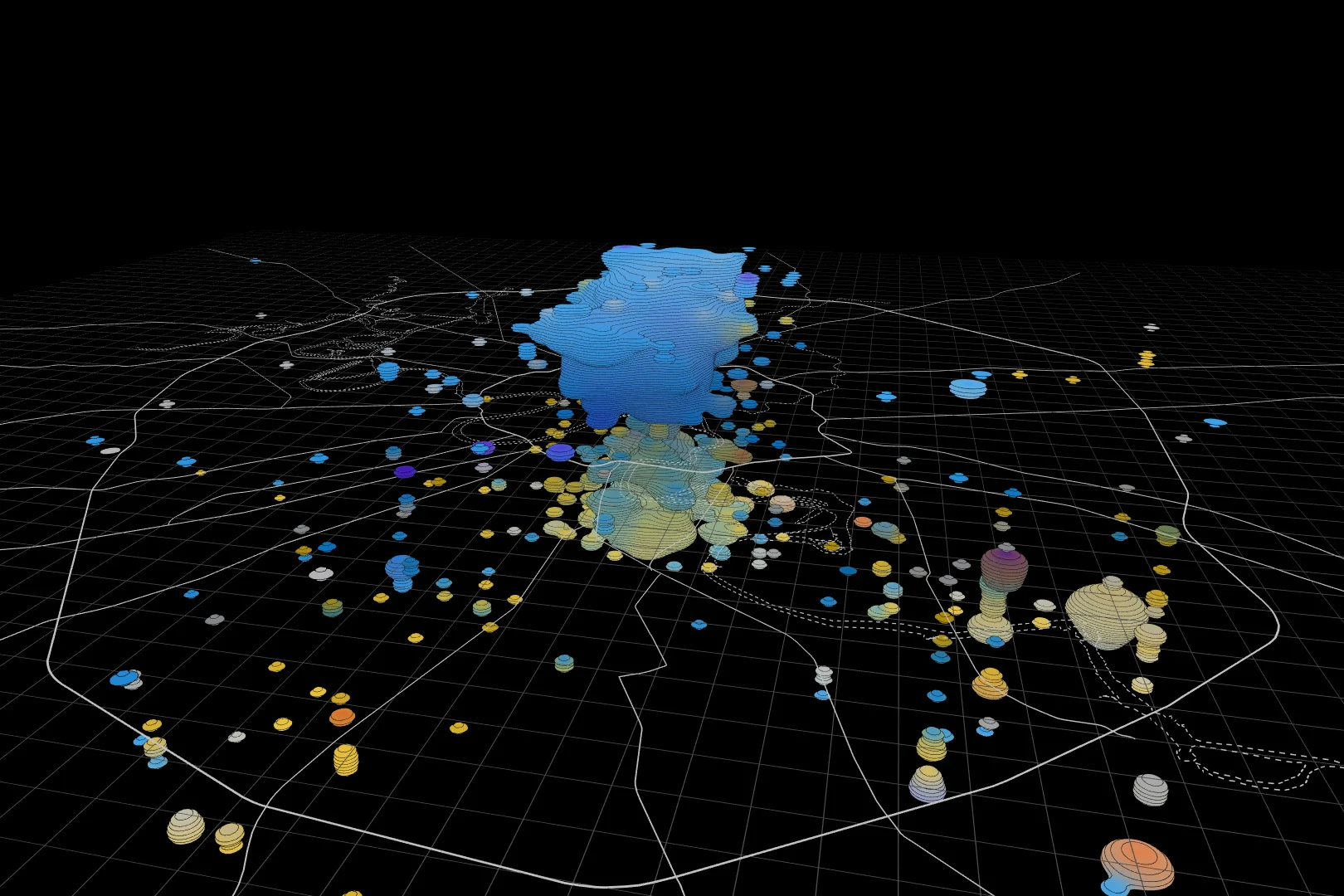

The interactive model facilitates the tracking of dynamics and spatial patterns of urban space perception.

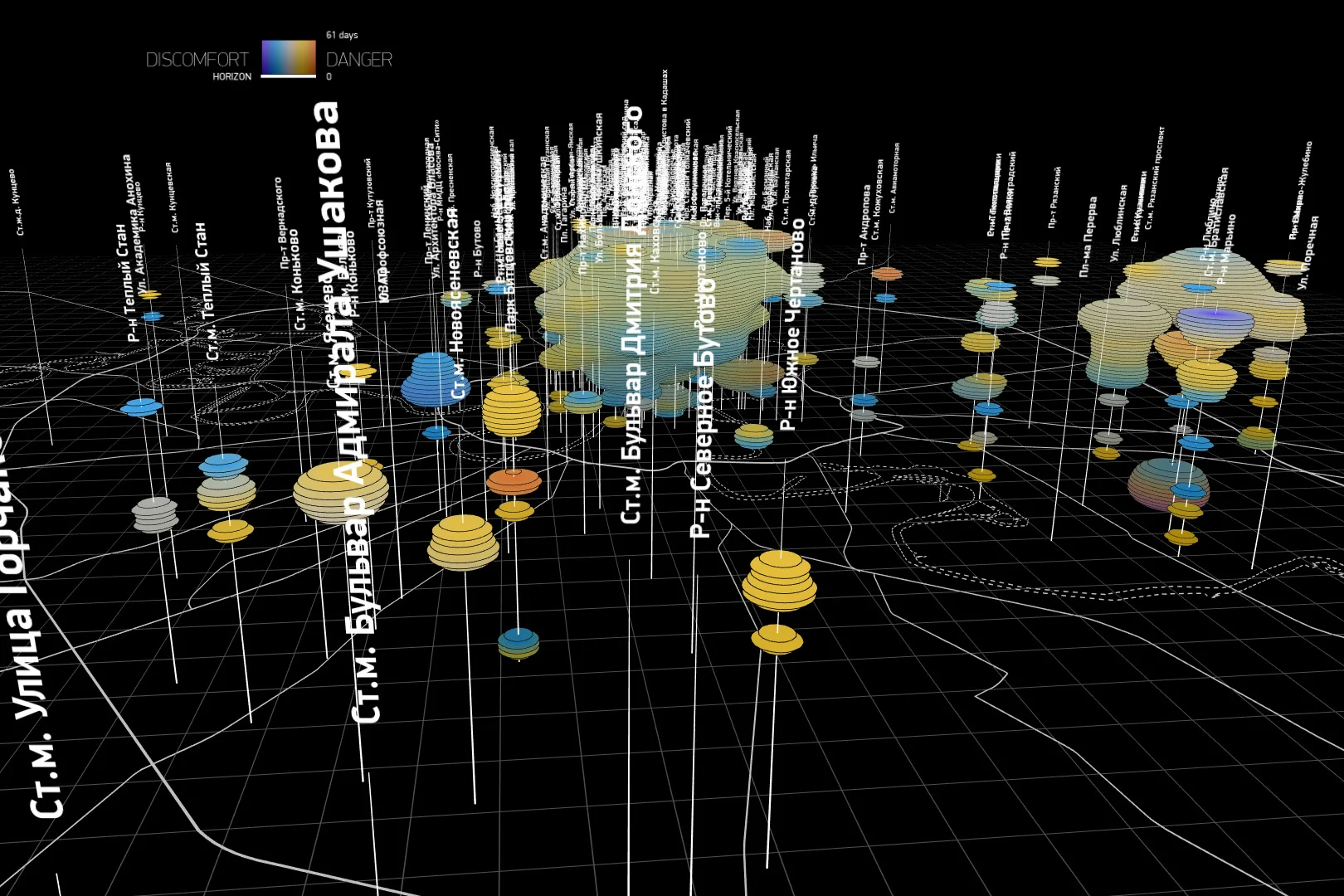

Various references form areas of concentration and lay on by the vertical axis day after day, so you can see peaks and recessions in the time and space.

Мнение

Интерфейс демонстрирует семантические 3D-карты Московской агломерации. Цель данного визуального анализа — выявить закономерности восприятия москвичами городской среды на примере двух тем:

Где, по мнению горожан, расположены центр и периферия Москвы и что они собой представляют?

Какой смысл москвичи вкладывают в понятия комфорта/дискомфорта и безопасности/опасности городской среды, какие факторы влияют на ее восприятие и какие места можно отнести к тем или иным категориям?

Карты построены на основе данных семантического анализа публичной информации социальных сетей — публикаций в открытых профилях и онлайн-сообществах на площадках Вконтакте, Twitter и Foursquare.

Интерактивная модель дает возможность отследить динамику и пространственные закономерности отношения к городской среде. Многочисленные упоминания сливаются в ареалы и наслаиваются друг на друга день за днем, что позволяет увидеть пики и спады во времени и пространстве.

Presentation interface

Here you can see general summary of part 'Emotion'.

Презентационный интерфейс

Здесь вы можете увидеть основные выводы раздела "Мнение".

Research interface

Here you can see how users able to research data and discover new trends by themselves.

Исследовательский интерфейс

Здесь видно как пользователи могут исследовать данные и искать новые тренды самостоятельно.
